产品分类
产品介绍
SK系列耐高温环氧树脂反应活性高于常规环氧树脂，固化时间短，加工性好，效率高。化学结构为多官能缩水甘油基环氧树脂。分子结构中具有多个环氧基团和苯环结构，固化过程可形成较高的交联密度和芳香密度，因而使固化产物具有良好的耐热性和热稳定性。可用于耐热等级要求较高的涂料、浇注绝缘制品、纤维增强塑料、胶黏剂、复合材料制品。
常用固化剂为胺类、酸酐类、二甲基咪唑类；例如4,4'-二氨基二苯砜(DDS)、甲基纳迪克酸酐(MNA)等。
产品用途
(1)作为高性能复合材料基体树脂；
(2)作为200℃以上耐热胶黏剂主体树脂、涂覆材料，增强材料，浇铸料，模塑料，胶黏剂，光固化油墨、涂料和改性剂等。
包装储存
(1)20公斤或者50公斤包装；
(2)常温下储存期1年。
各牌号环氧树脂性能
| 牌号 | SK-0430 | 注意事项 |
| 外观 |
(1)该环氧树脂耐碱而不耐酸； (2)该环氧树脂应干燥、阴凉、密封保存； (3)粘度太大不便使用时，可加热至80℃左右，或者加丙酮等溶剂兑稀，以降低粘度(加热时请打开包装，防止热膨胀发生危险)； (4)由于官能度大，环氧值高，固化时放热量大，使用时应防止爆聚现象。 |
|
| 色度≤ | 12 | |
| 环氧值(当量/100克) | 0.8~0.9 | |
| 粘度 (Pa•S@50℃) | 3.5~5.5 | |
| 挥发份(%) | 0.2 | |
| 水解氯(%) | 0.2(普通级) | |
| 0.1(电子级) | ||
| 混合比例(与MNA或DDS重量比) | 1 : 1.31~1.35 | |
| 固化条件 (MNA) |
固化条件: 120℃1h+180℃2h+200℃4h 固化物呈红褐色Tg>230℃ |
|
| 固化条件 (DDS) |
将树脂加热到90~110℃加固化剂，搅拌下充分溶解 固化条件：120℃1h+160℃4h+200℃4h 固化物呈红褐色Tg为240~260℃ |
以上工艺仅供参考，使用时请以实验验证。

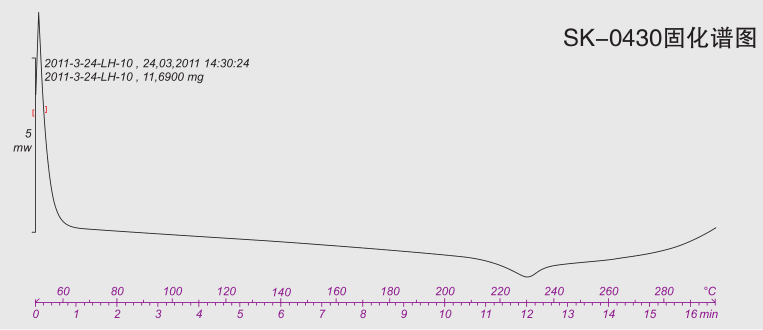

环氧树脂固化谱图
| 固化体系 | 固化工艺 | 玻璃化转变温度(℃) |
| SK-0430: MNA=100:126 | 120℃/1h+180℃/2h+200℃/4h | 231.298 |
环氧树脂的应用实例
